Opération très attendue puisque votre travail est déjà bien avancé, il serait fâcheux de gâcher tout cela avec précipitation. Vous vérifierez de ne plus avoir de grosses piqures à la surface et surtout sur les bords du trou central d’avoir un aspect uniforme ainsi que sur la surface de la carotte (cf. travail du miroir Cassegrain Texereau)

Voici ma méthode :

Gratter le vernis sur chaque face avec un outil en bois (cure dents, allumette…) si le verni est trop dur passez à la solution de l’épingle de couture gros calibre.

Attention avec une aiguille de couture vous pouvez écailler les bords du verre :  utilisez cette méthode avec précaution. Si vos chanfreins n’ont pas trop soufferts du travail aucun souci…S’ils sont fins patience et douceur.

Une fois le vernis enlevé, humidifiez le plâtre avec de l’eau tiède et laisser tremper …vous pouvez faire baigner tout votre miroir dans une cuvette d’eau tiède pendant 30 min

Reprenez le travail de grattage cette fois ci sur le plâtre avec précaution en alternant chaque face d’intervention et à profondeur régulière sur la circonférence.

Le but est de déloger la carotte sans forcer ce qui est garant de n’avoir aucune déformation liée à la libération de contraintes dans le verre.  Avec les verres actuels cela n’est plus trop courant.

Si tout se passe bien et en douceur vous ne constaterez rien de fâcheux en sortie de polissage et début de mise en forme.

Le travail d’un miroir percé peut sembler plus compliqué qu’un brut normal. Plusieurs méthodes sont possibles,  j’ai dans l’habitude d’aller vers les solutions simples et éprouvées, vous ferez votre choix en fonction de votre dextérité en taille optique.

Je vais donc exposer ici la méthode de la carotte scellée.

Premier point de cette méthode,  attacher une grande rigueur au scellement de la carotte centrale et son nettoyage à chaque changement de grain.

J’ai donc, posé mon miroir sur une surface lisse et plane (verre a vitre de cadre photos ou marbre) ce qui garanti une assez bonne approximation sur le plan horizontal.
J’ai réalisé le scellement non pas au plâtre dentaire (introuvable et cher),  mais au plâtre dit de « Paris » en veillant au centrage de la carotte avec de fins cure-dents interposés.

Une fois le plâtre solidifié on retire les cure dents puis on applique dans le sillon à la surface du plâtre un vernis étanche classique.  Cette opération de vernissage est à renouveler au dos  du miroir.

Simple non ! ?

Astuce :
Posez votre miroir percé bien à plat , faites un mélange pâteux de plâtre.
Badigeonner l’intérieur du carottage (parois interne).
Enduire la carotte avec le même plâtre.
Insérer la carotte, la centrer …le plâtre en excès doit déborder du sillon.
Diluer le surplus de plâtre pâteux en un plâtre liquide.
Verser ce mélange dans le sillon et combler tous les manques à l’aide d’ un bâtonnet en bois, cure dents ou autre.

Après vérification et séchage les opérations de taille peuvent commencer. Il faut s’attacher à vérifier que régulièrement le vernis ne disparait pas , aucune poudre de plâtre ne doit fuir surtout en fin de doucissage.

Après chaque changement d’émeri, il faut gratter le verni de surface enlever les grains d’émeris et revernir. Toute précipitation engendrera un retour à la réalité rapide et tous vos efforts seront réduits à néant.

Il ne faudra pas confondre vitesse et précipitation.

Le succès de l’opération de l’ébauchage au douci est l’inspection méticuleuse de la carotte,  du sillon et de l’usure régulière de la carotte au fur et à mesure du creusage.  En cas d’anomalie il faut agir immédiatement. Ceci évitera sans nul doute sur ce type de diamètre les hyperboles de douci et les contraintes de libération en fin de douci(…)

De précieuses heures seront gagnées dans ce genre d’entreprise, si vous suivez ces quelques recommandations issues de ma propre expérience.

Ce projet date déjà de quelques années , la vie professionnelle n’étant pas forcément compatible avec les activités d’astronome amateur et de polissage de miroirs.

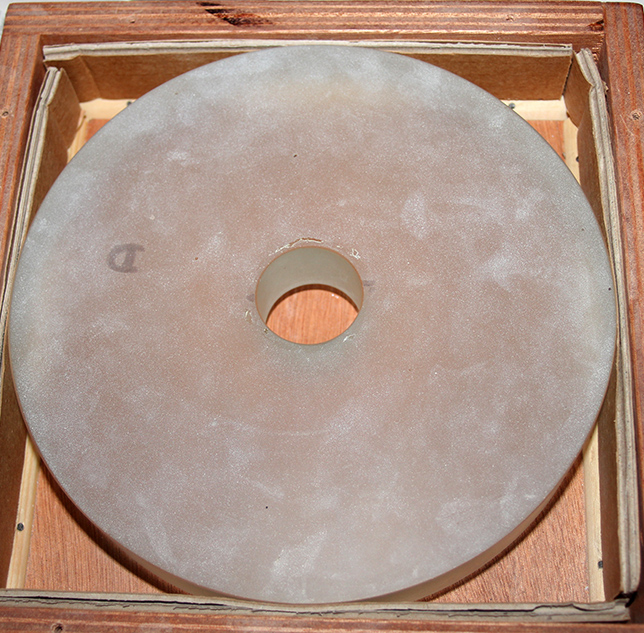

L’ achat du verre brut débute en 2004 chez ASTAM (disparu depuis).  Je reçois un verre débordé percé en pyrex de bonne qualité.  Toutes les étapes aussi bien d’ébauchage que de doucissage se passent sans encombres…pour atteindre une focale de 1000 soit un F/D 5. Le projet est abandonné à 4h de polissage début 2005.

J’ai utilisé le logiciel MODAS dans un premier temps pour la simulation de la combinaison puis une feuille de calcul personnelle, qui m’a guidé vers le choix de réaliser une combinaison avec deux miroirs secondaires au final interchangeables.

Le problème majeur du cassegrain est sa courbure de champ dès que l’on s’éloigne de l’axe, mais le but de cette combinaison est justement l’utilisation d’un fort grandissement sur un champ restreint : application idéale à l’imagerie planétaire.

Ce site regroupe les étapes suivantes du polissage à la parabolisation ainsi que mes études sur la faisabilité du/des secondaire Cassegrain et la mise en forme finale du tube optique.

J’attacherais une rubrique archives avec les notes « papier » prises pendant les phases précédentes
